工事中に図-1の現場で、深さ2～3ｍの崩壊が発生しました。法枠だけの部分は崩落し、長さ3ｍの補強材を1.4ｍピッチで打設した補強土部分は、崩壊していません。20㎝断面の法枠には、30㎝も移動したにも関わらずヘアークラックも発生していません。補強土工の変形抑制効果が顕著です。
▲ 画像をクリックで拡大表示

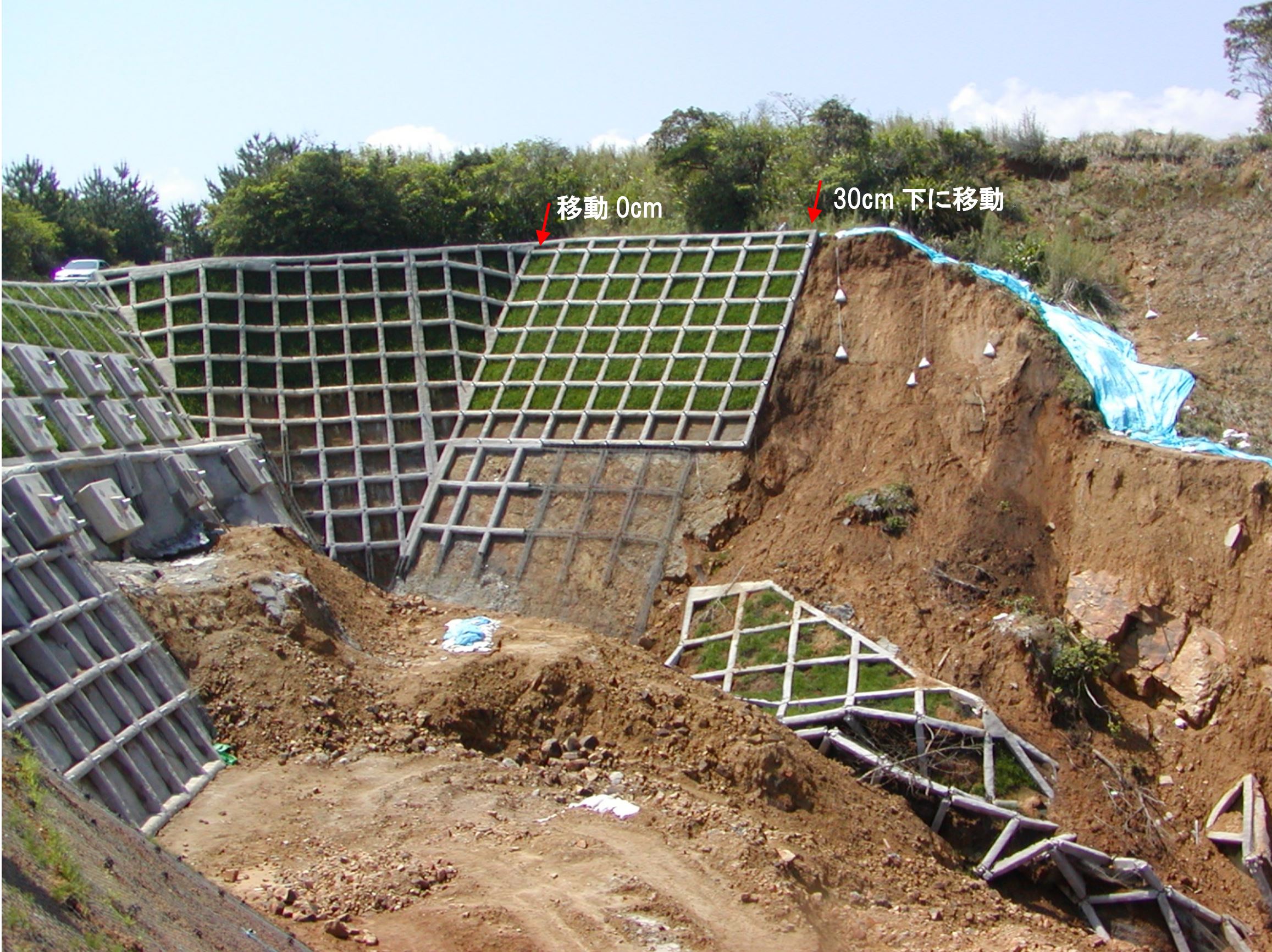

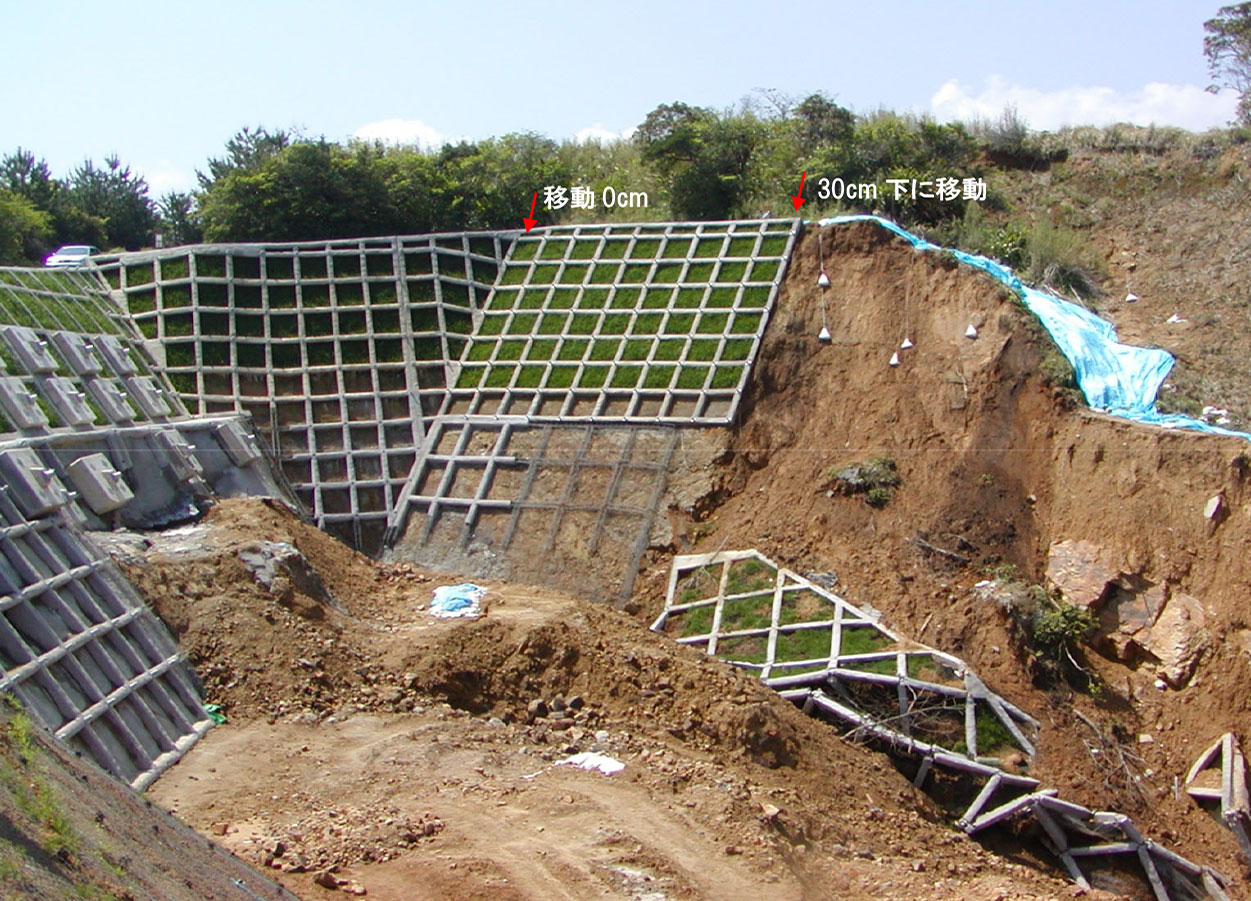

図-1 工事と崩壊箇所
補強土部分の下部を図-2に掲載しました。2本の断層があり、この面で地盤が変形しています。特に、下の断層では、施工途中の法枠が曲がっています。それにしても、補強土工の右側は崩壊しているのに、補強土工部分で崩壊は突然止まっています。補強土工の効果抜群です。この現場では、その後図-2の補強土工を未施工の部分に1.4ｍピッチの補強土を施工して、20年以上安定しています。
▲ 画像をクリックで拡大表示

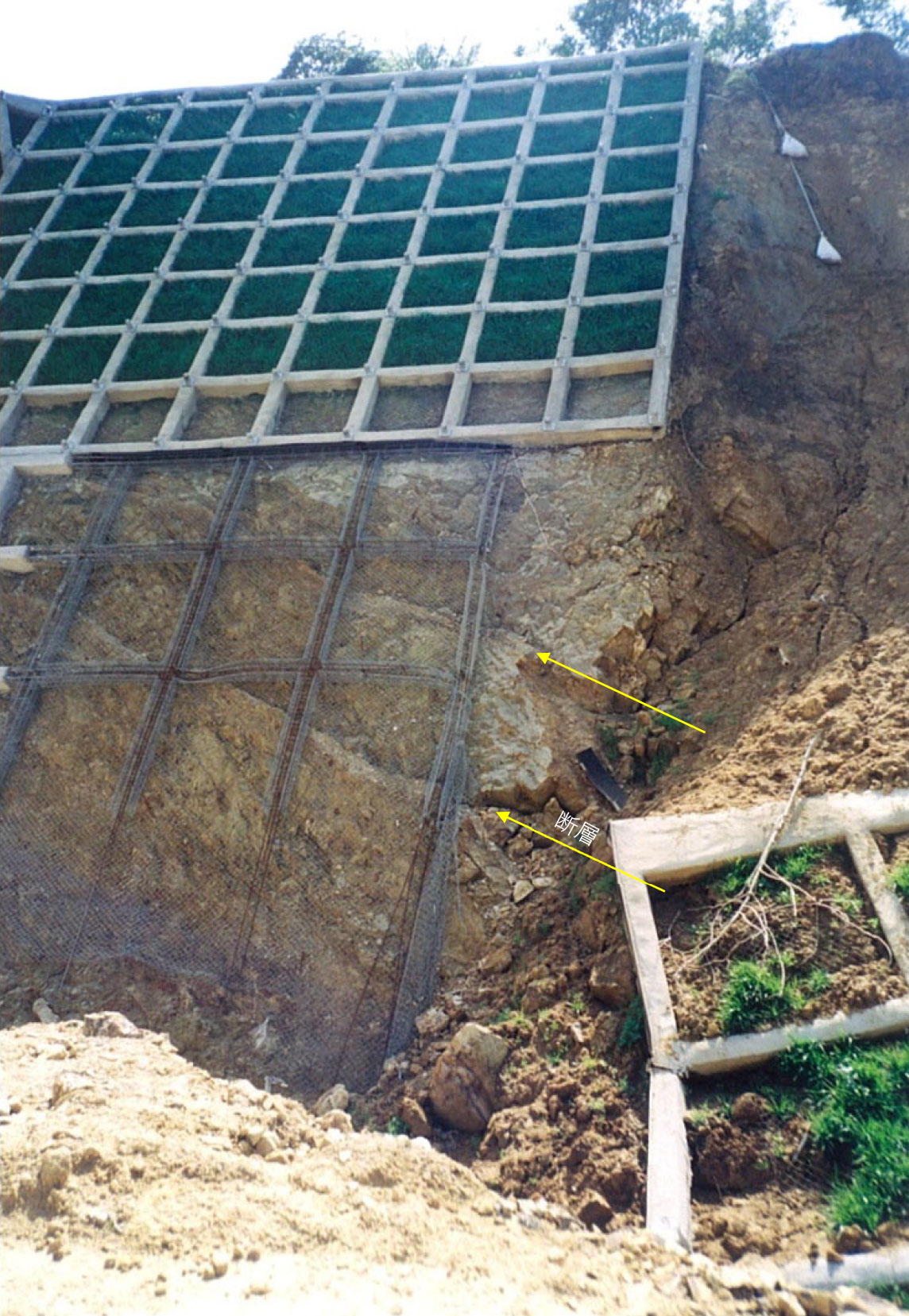

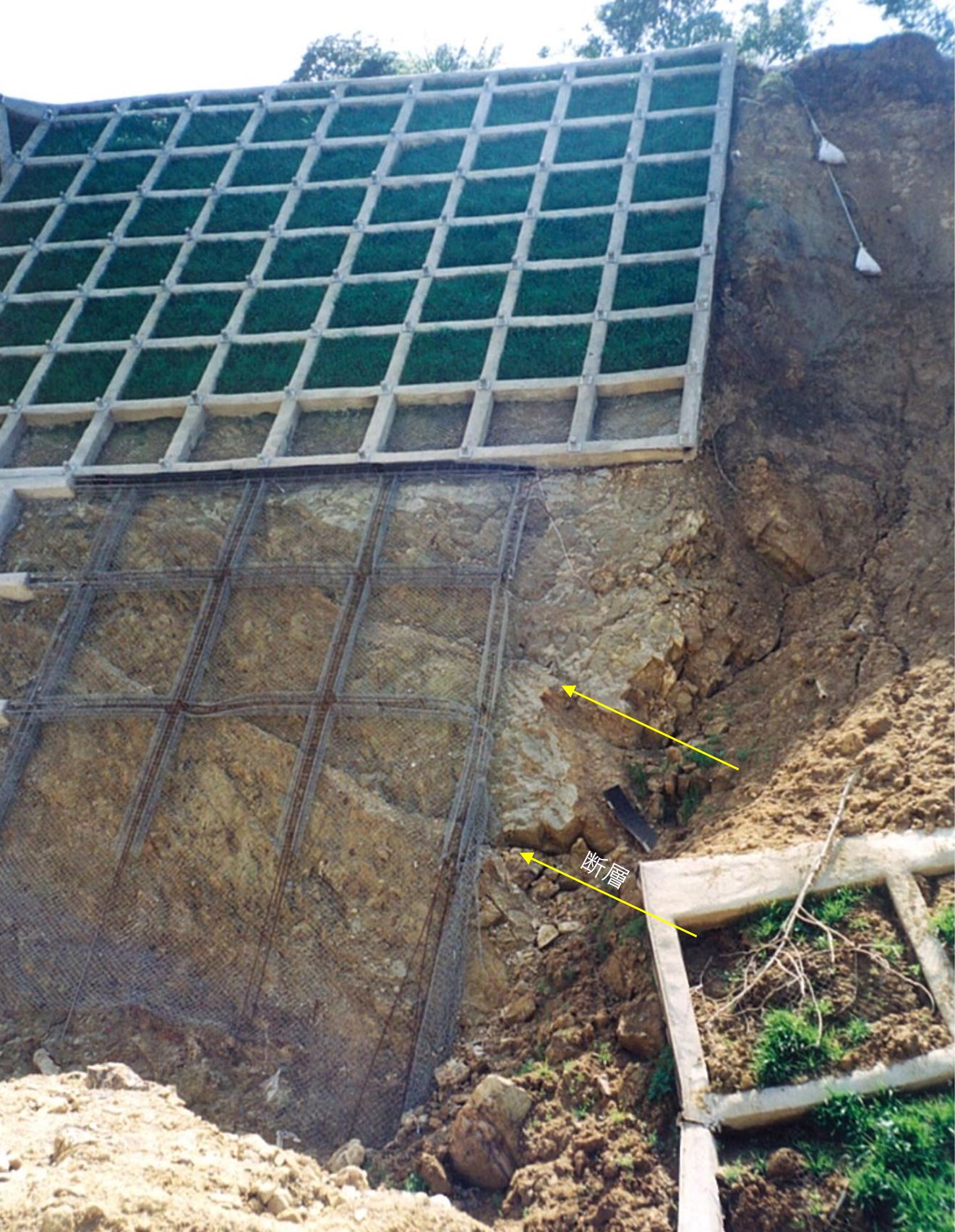

図-２ 下部地盤の変形状況
補強土工が1.4ｍピッチで施工された現場は、崩壊しませんでいたが、補強土工が2.0ｍピッチで施工された現場は、5 ㎝程度の地盤の変形（図-3）で、300 ㎜断面の法枠は割れてしまい（図-4）結局、同じ個所にアンカー（平板連続受圧板）が施工されました（図-5）。同時に、周囲にも多数のアンカー工が施工された模様です。

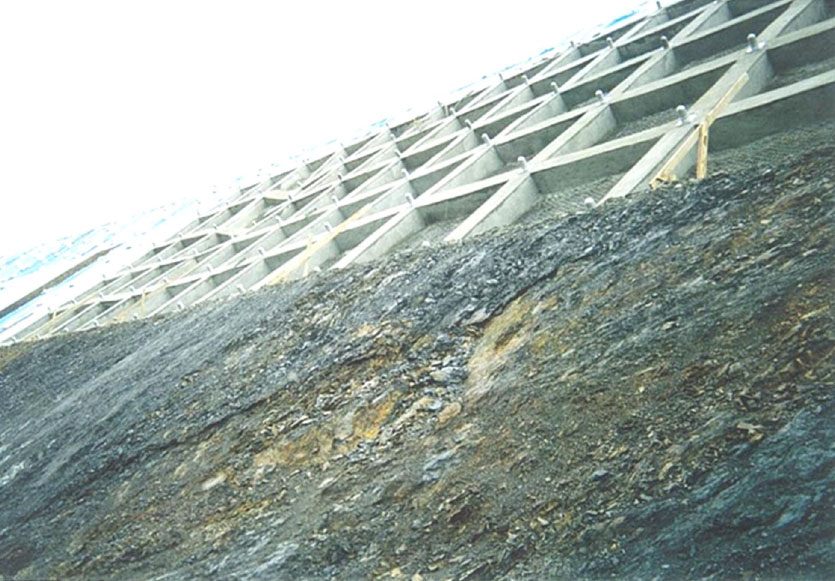

図-3 5㎝地盤が落ちた現場〔補強材ピッチ2.0ｍ＋法枠（F300）〕

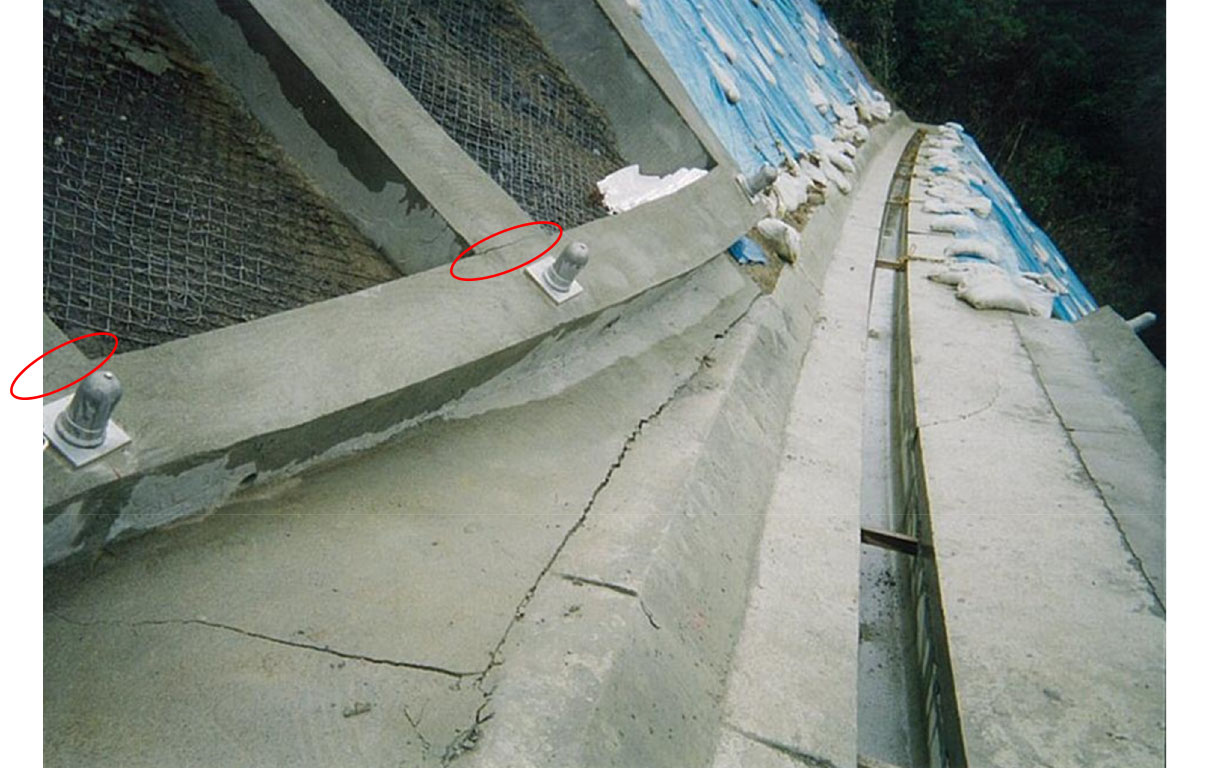

図-4 5㎝地盤が落ちた現場〔補強材ピッチ2.0ｍ＋法枠（F300）〕

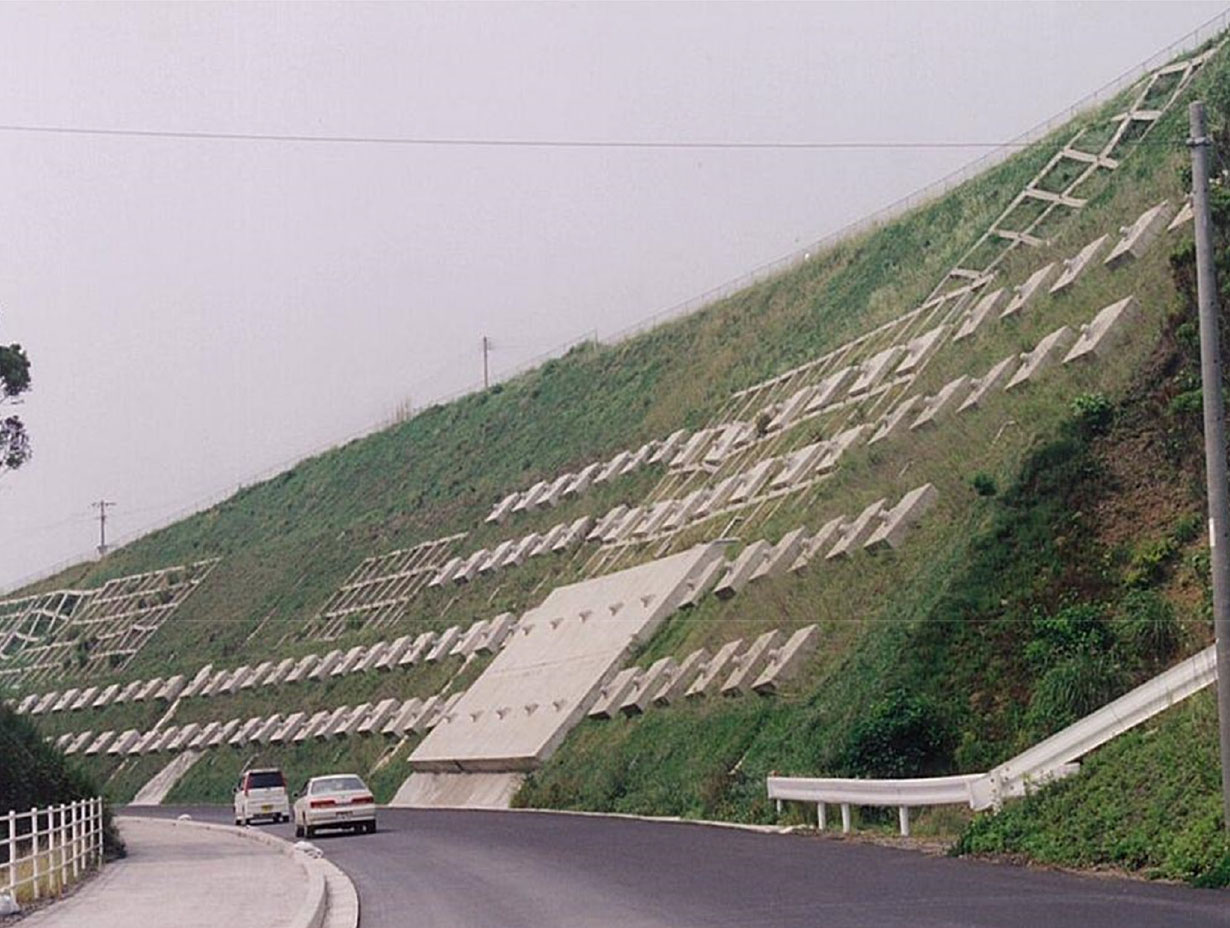

図-5 法枠破損部分は大きな連続受圧板で、その周囲まで独立受圧板が施工された
NEXCO の補強土工設計要領は、補強土工のピッチを1.5ｍ以下としています。背後が岩盤の場合には2.0ｍまで間隔を広くしても良いが、2.0m まで広げることは推奨していません。
